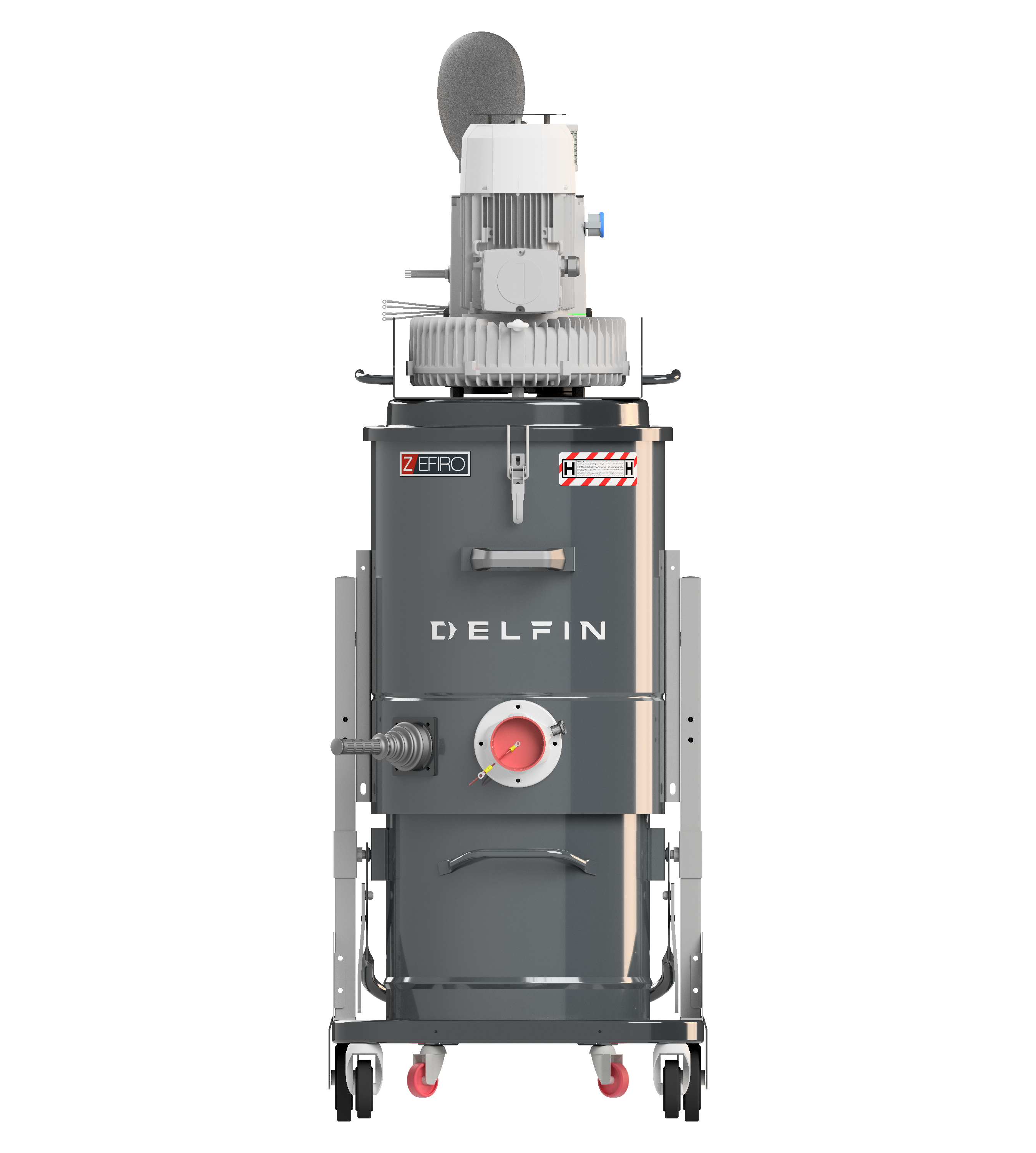

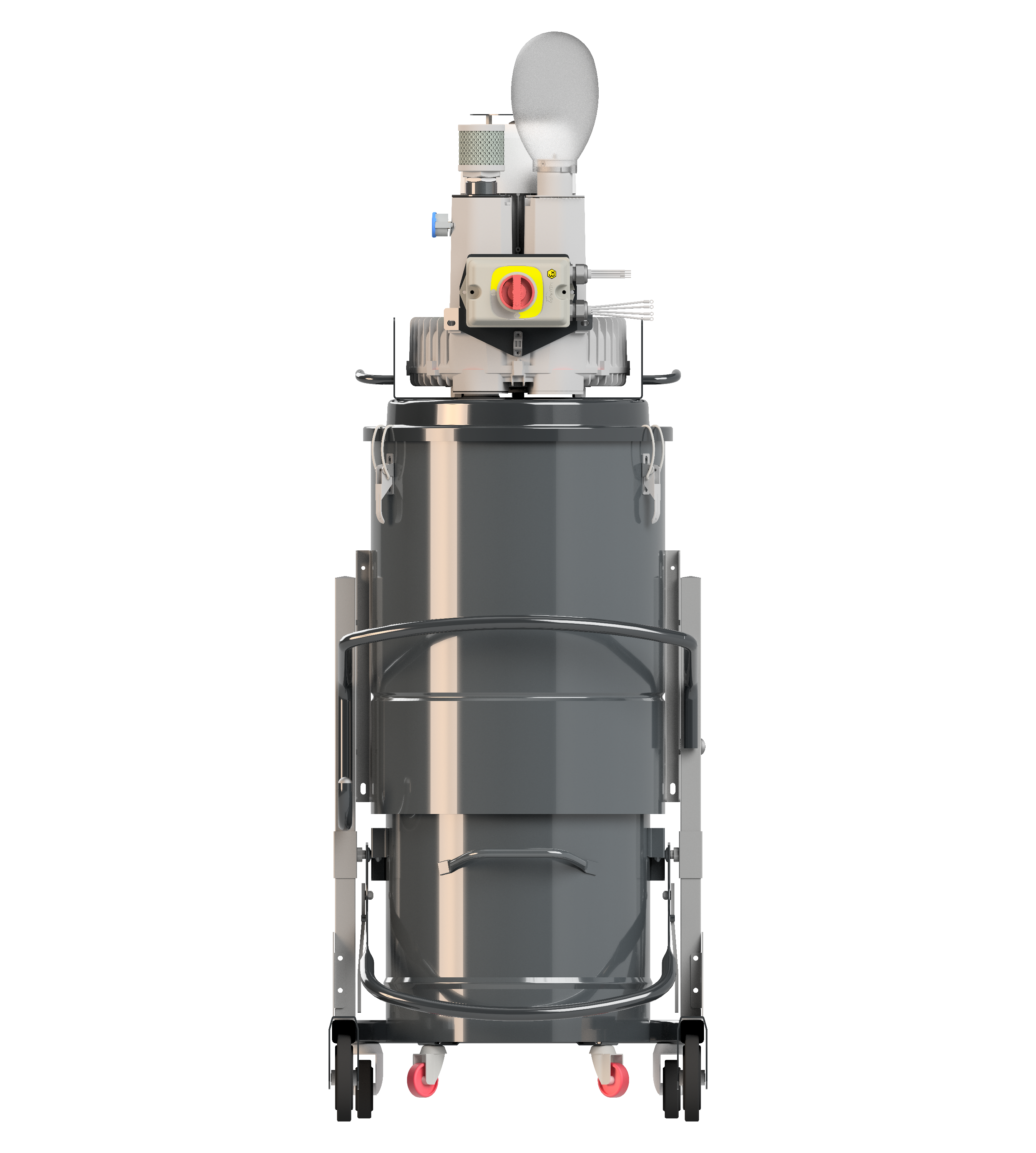

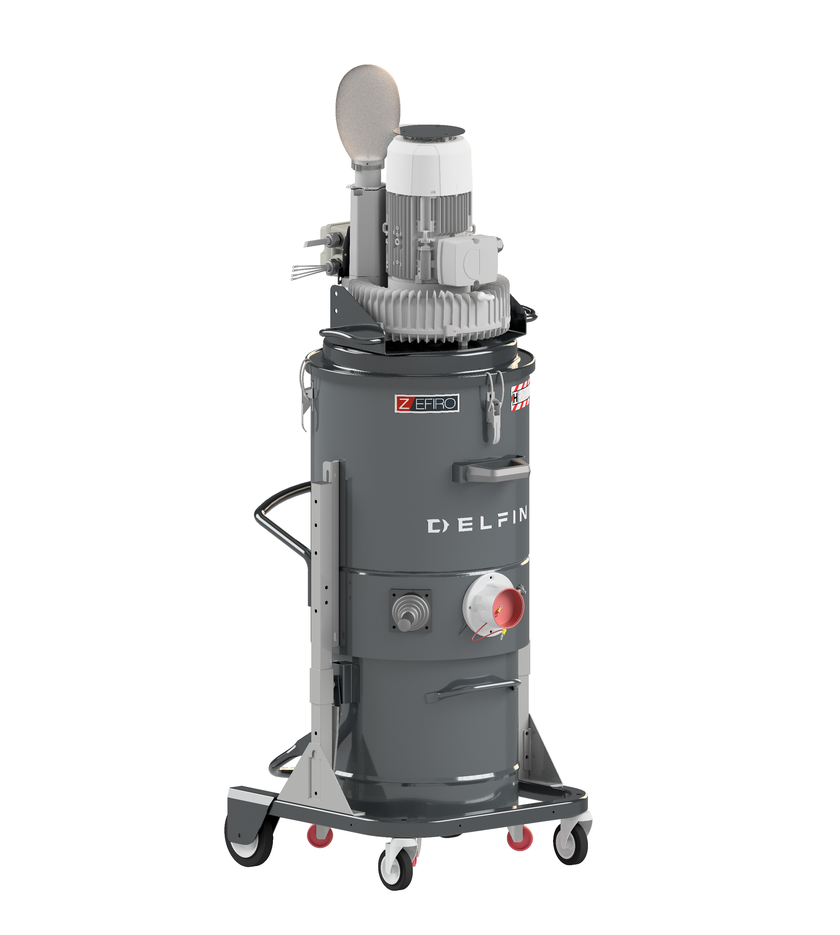

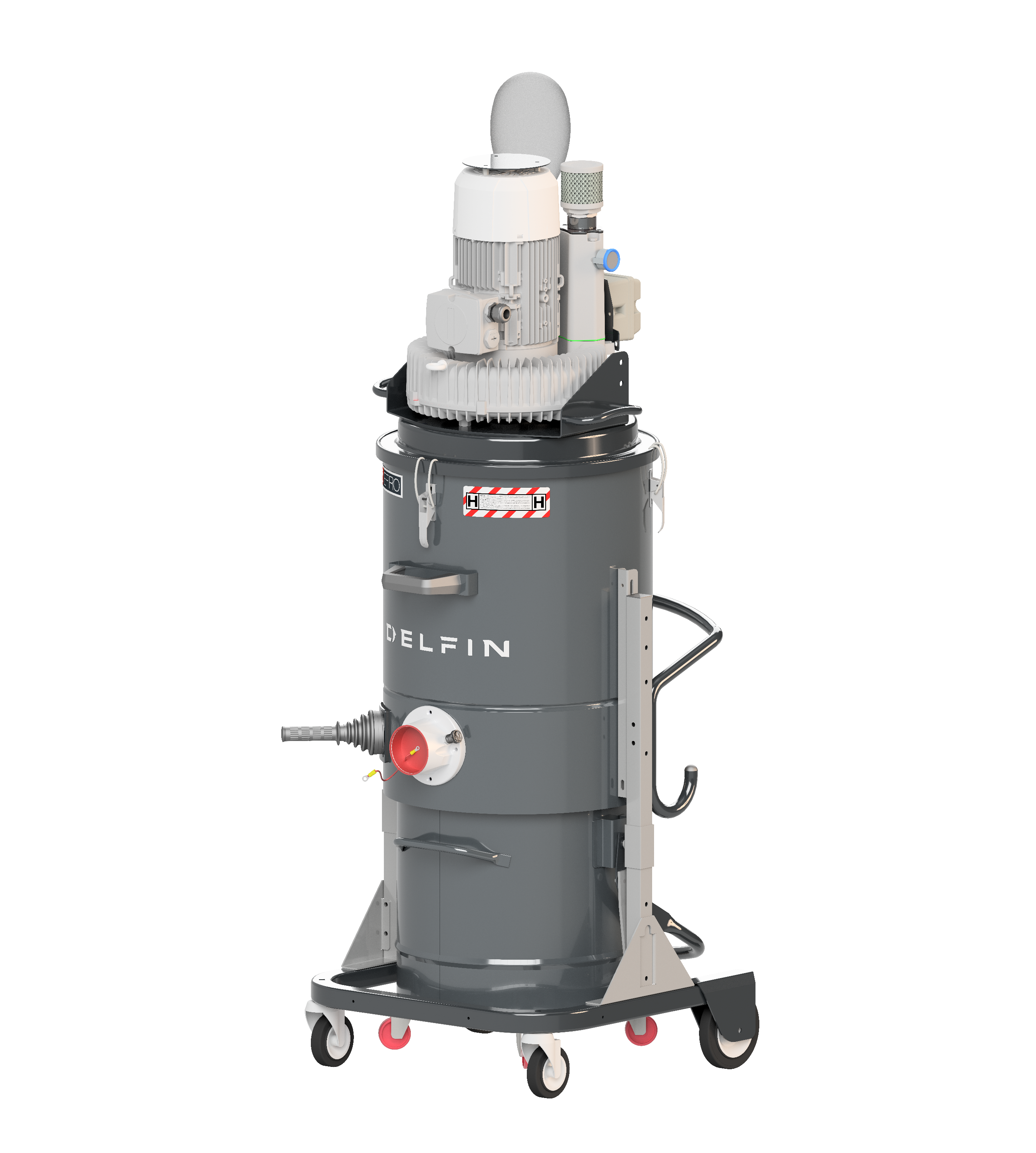

Industridammsugare 3-fas 3kW Delfin Atex22
Art.nr. Z22ZFRELTR-001
Industridammsugare 3-fas 3kW Delfin Atex22 är en industridammsugare med trefas sidokanalfläkt för damm och fasta material i explosionsfarliga industrimiljöer. Modellen är ATEX-certifierad för zon 20 invändigt och zon 22 utvändigt. Konstruktionen i lackerat stål, den manuella filterrensningen och 60 liters behållare passar återkommande uppsamling vid produktionsutrustning och materialhantering.
Maskinen är klassad 1/3D med märkningen II 1/3D Ex h tb IIIC T135°C (Int) /T195°C (ext) Da/Dc. Klassningen avser zon 20 inne i maskinen och zon 22 i den omgivande arbetsmiljön. Sidokanalfläkten är Ex tb-certifierad och det elektriska skyddet är IP65. Utförandet ska väljas efter den utvändiga zon där maskinen ska användas.
Industridammsugare 3-fas 3kW Delfin Atex22 arbetar med trefas sidokanalfläkt på 3,45 kW och ansluts till 400 V, 50 Hz. Strömförbrukningen är 6,9 A. Sidokanalfläkten lämpar sig för processnära uppsamling och längre arbetsmoment. TR-versionens trefasdrift kräver 400 V elmatning. Maximalt luftflöde är 318 m³/h och maximalt vakuum 3000 mmH₂O. Vakuum vid kontinuerlig drift är 2600 mmH₂O. Luftflödet transporterar materialet genom slangen, medan vakuumet skapar tryckskillnaden vid sugpunkten. Slangdimension och arbetsavstånd behöver därför vägas in tillsammans med båda prestandavärdena.
Primärfiltret är ett antistatiskt stjärnfilter i polyester, M-Klass, med 30000 cm² filteryta, motsvarande 3 m², och 500 mm diameter. Manuell filterrensning gör det möjligt att avlägsna damm från primärfiltret och motverka att beläggningar begränsar luftflödet. HEPA-filter ingår som standard och kompletterar primärfiltreringen för fina partiklar. Absolutfiltret har 26000 cm² filteryta. Filterluftbelastningen är 106 m³/m²/h.
Behållaren rymmer 60 liter och ingår i konstruktionen av lackerat stål. Suganslutningen är 80 mm, maskinen väger 90 kg och måtten är 70 × 65 × 190 cm. Behållarstorleken behöver matchas mot materialmängden och hur ofta maskinen kan tömmas under arbetet. Jämfört med ZFR EL MN har modellen samma luftflöde, behållarvolym och primärfilteryta. TR-utförandet använder 400 V trefas och har högre vakuum: 3000 mmH₂O maximalt och 2600 mmH₂O vid kontinuerlig drift. Valet mellan modellerna avgörs därför framför allt av elmatning och behov av vakuum.
Typiska användningsområden
- Uppsamling av brännbart damm vid produktionsutrustning i ATEX zon 22
- Rengöring av fasta processrester vid materialhantering
- Dammuppsamling där 3 m² stjärnfilteryta och manuell filterrensning behövs
- Processnära sugning med tillgänglig 400 V trefasmatning
Fördelar
- ATEX-certifierad för zon 20 invändigt och zon 22 utvändigt.
- Trefas sidokanalfläkt på 3,45 kW.
- Maximalt luftflöde på 318 m³/h och maximalt vakuum på 3000 mmH₂O.
- Antistatiskt stjärnfilter i M-Klass med 3 m² filteryta och manuell filterrensning.
- 60 liters behållare i lackerad stålkonstruktion.
- HEPA-filter som standard och IP65-skydd.
Standardutrustning
- Antistatiskt stjärnfilter i polyester, M-Klass
- Manuell filterrensning
- HEPA-filter
- 60 liters behållare i lackerat stål
Tekniska specifikationer
- Drift: El / trefas, sidokanalfläkt
- Effekt: 3,45 kW
- Spänning: 400 V
- Frekvens (Hz): 50
- Max. luftflöde: 318 m³/h
- Max. vakuum: 3000 mmH₂O
- Behållarvolym: 60 liter
- Suganslutning: 80 mm
- Filterklass: Antistatisk M-Klass
- Filterrensning: Manuell
- IP-skyddsklass: IP65
- Ljudnivå: 76 dB(A)
- Vikt: 90 kg
- ATEX-klass: 1/3D, zon 20 invändigt / zon 22 utvändigt
- ATEX-märkning: II 1/3D Ex h tb IIIC T135°C (Int) /T195°C (ext) Da/Dc
