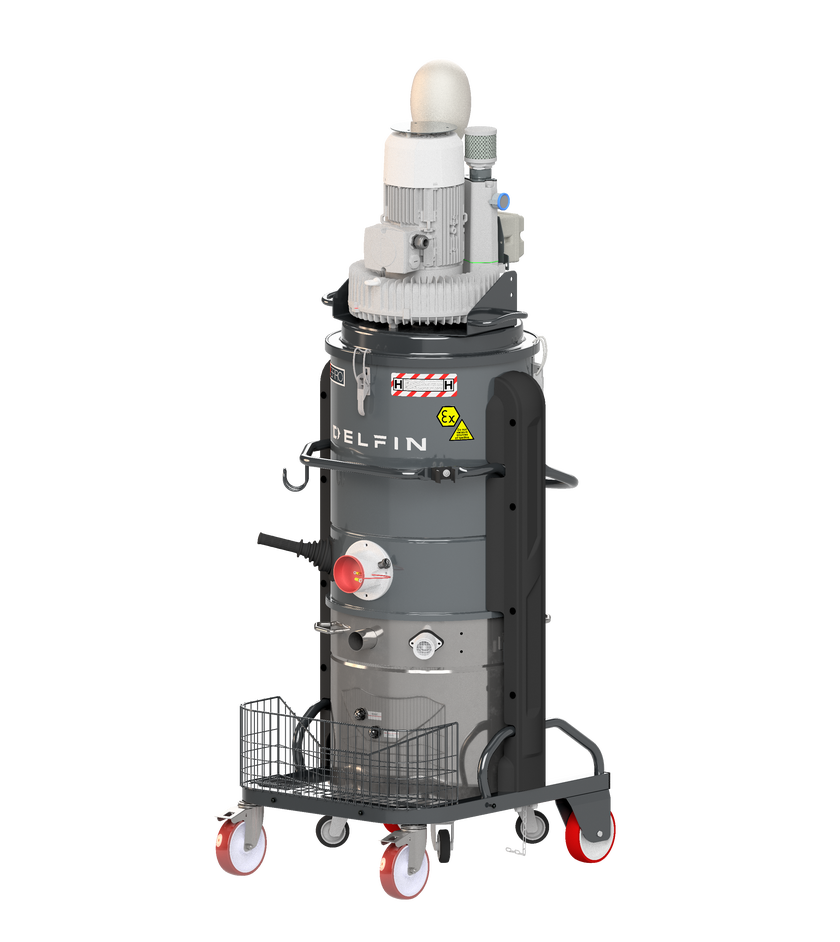

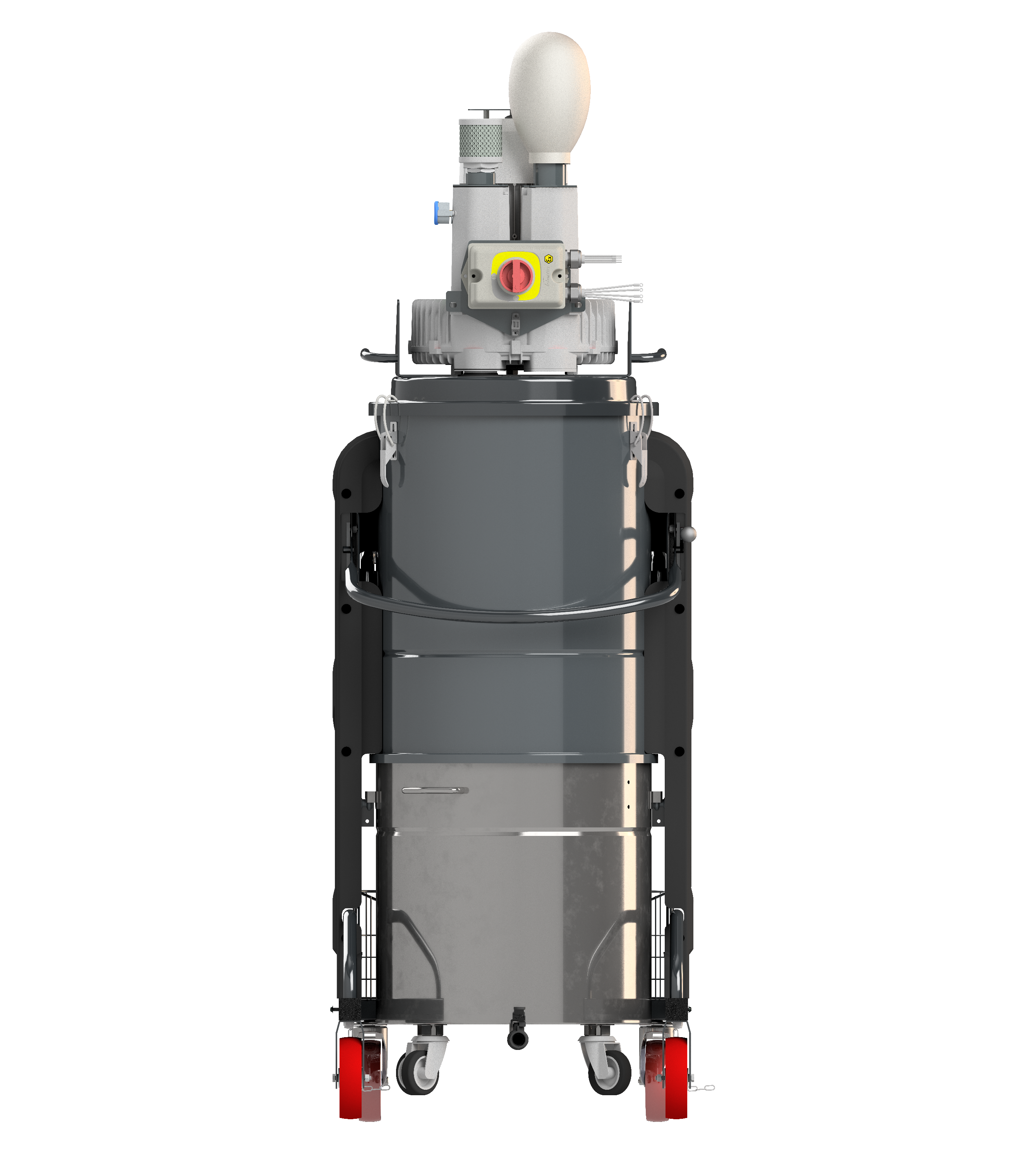

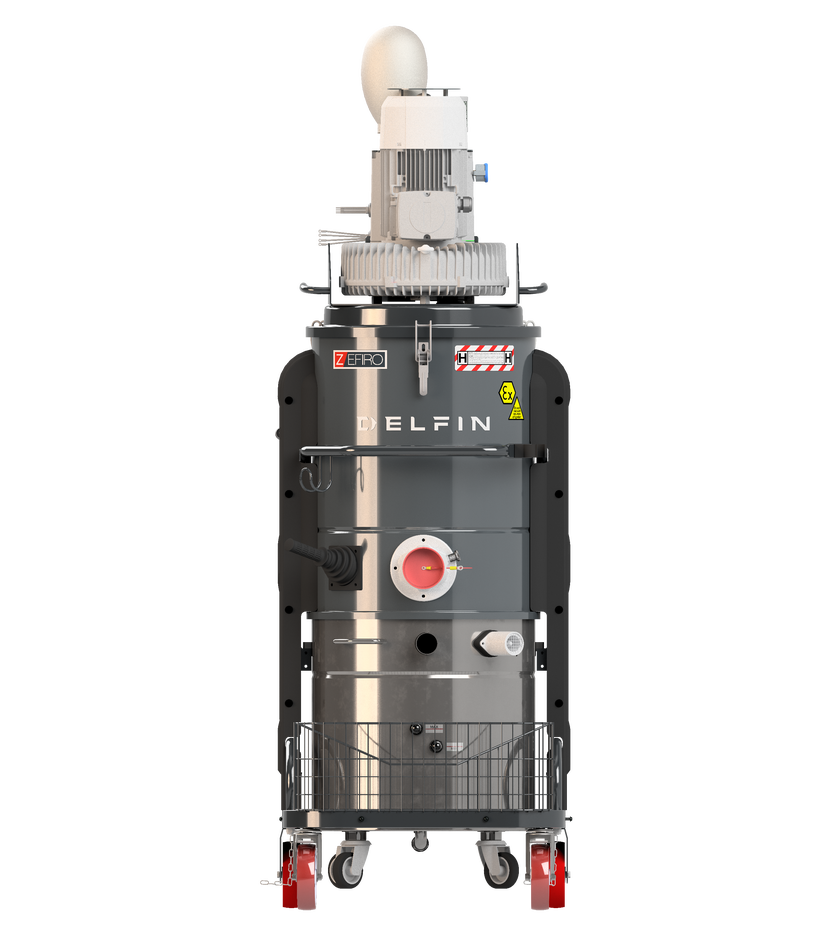

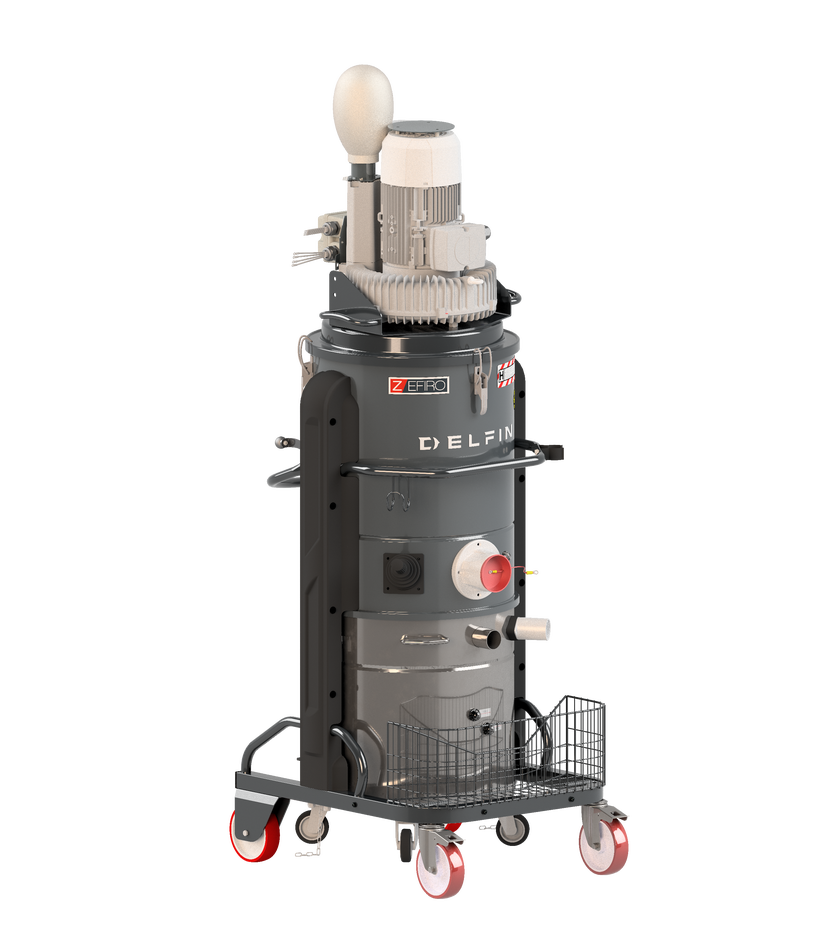

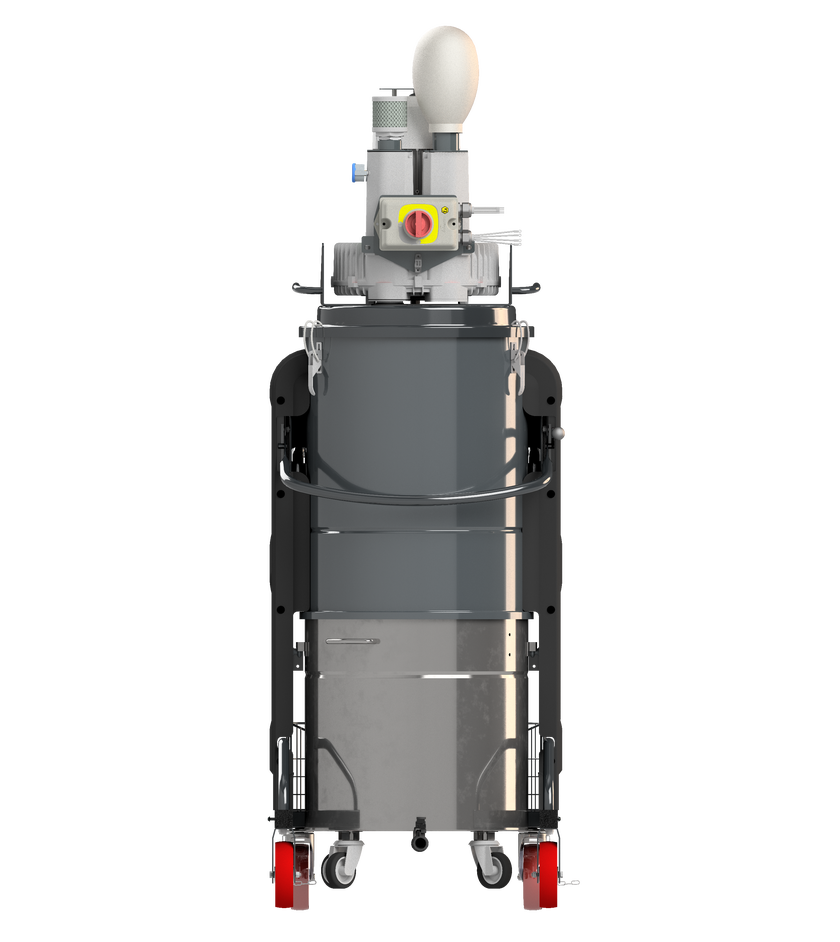

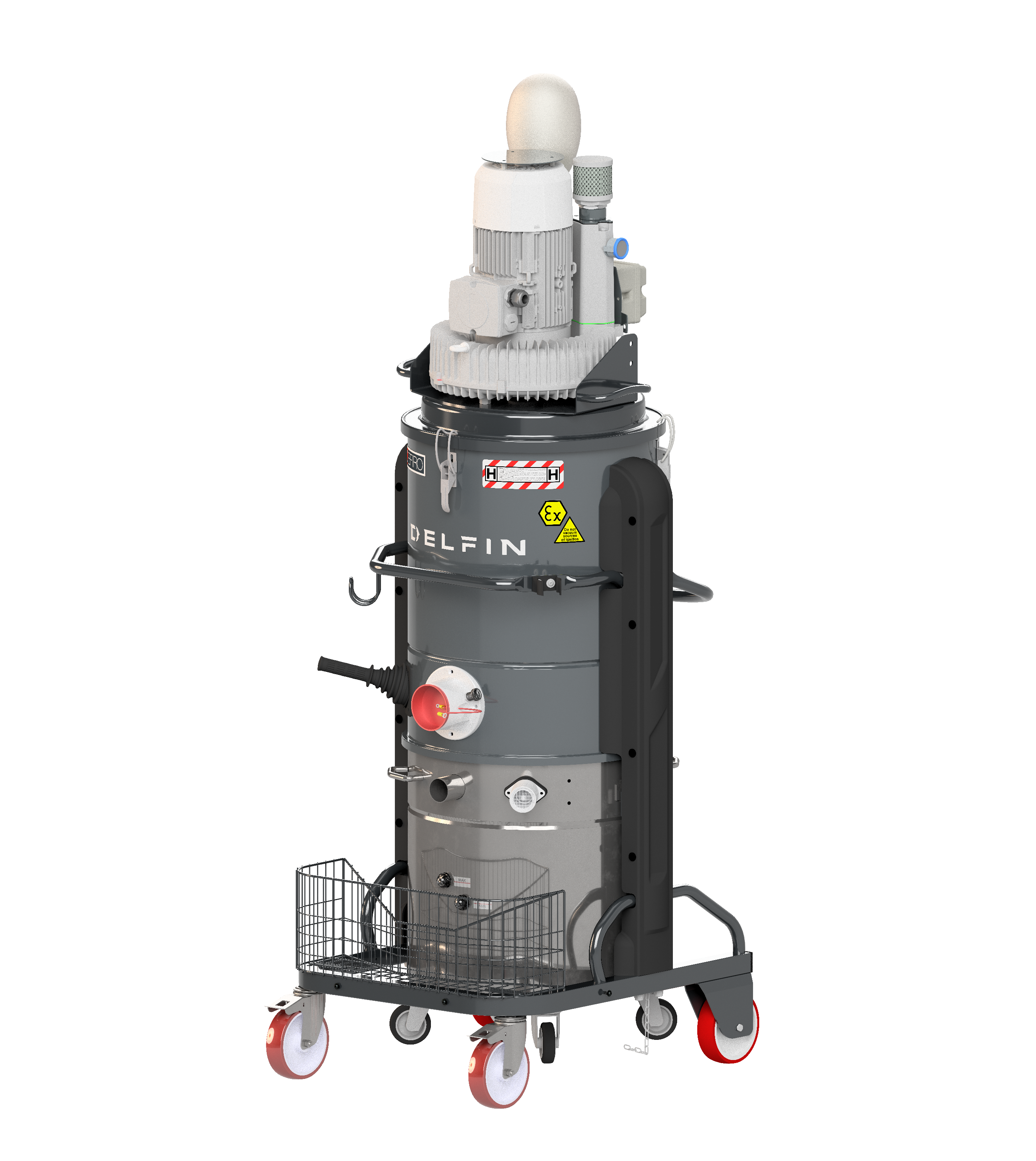

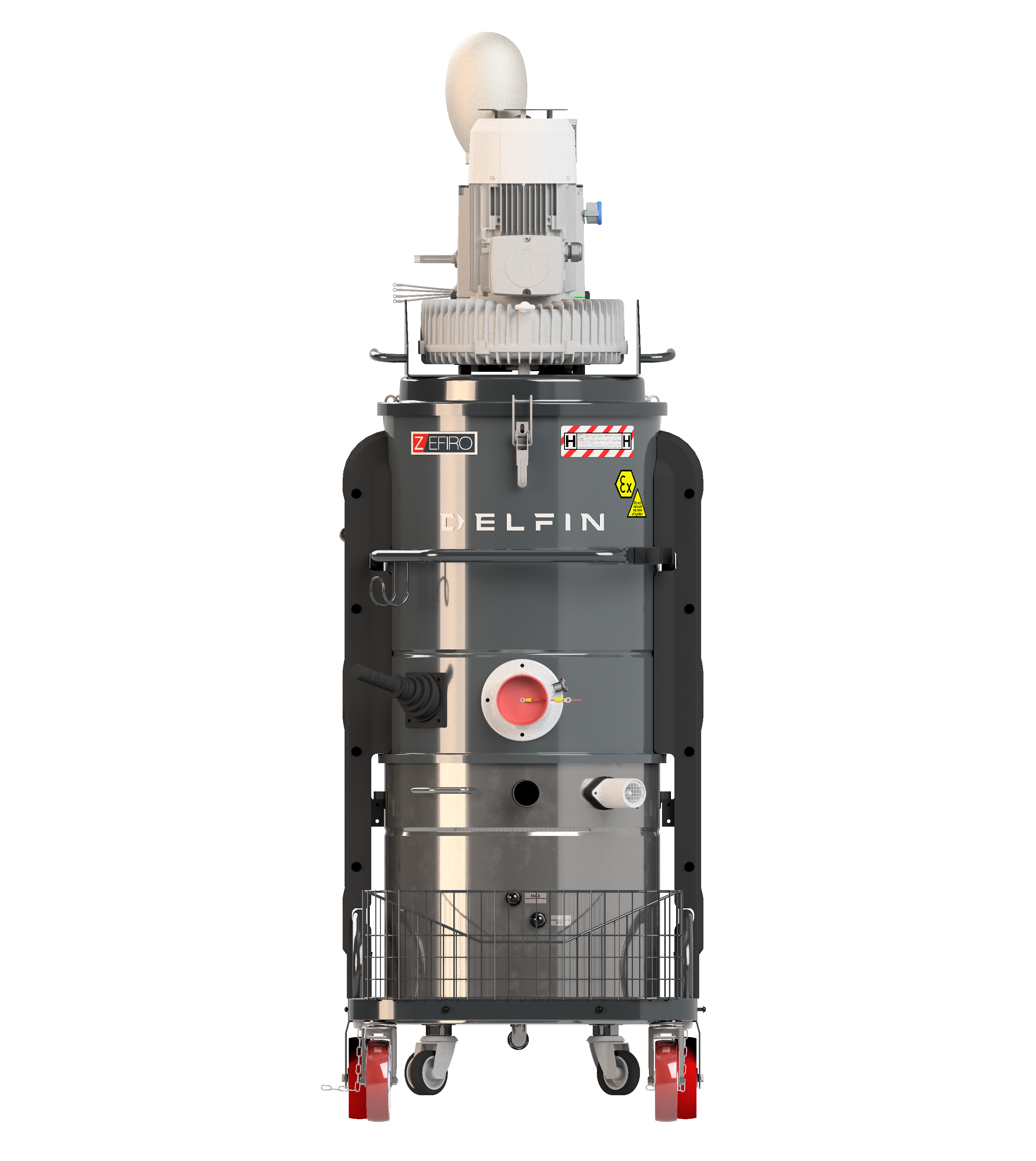

Industridammsugare Delfin ZFR 75 INERT ATEX 20/22

Industridammsugare Delfin ZFR 75 INERT ATEX 20/22 är en trefas industridammsugare med inertiseringsbehållare för damm och fasta material i explosionsfarliga industrimiljöer. Modellen är klassad för zon 20 invändigt och zon 22 utvändigt och kombinerar kontinuerlig sidokanaldrift med uppsamling i inertiseringsvätska. Utförandet passar processnära arbete där uppsuget material behöver hanteras med vätska och där tillgänglig trefasmatning kan användas för sugdriften.

Maskinen är klassad 1/3D med märkningen II 1/3D Ex h tb IIIC T135°C (Int) /T195°C (ext) Da/Dc. Klassningen avser zon 20 inne i maskinen och zon 22 i den omgivande arbetsmiljön. Det elektriska skyddet är IP65. Inertiseringslösningen och ATEX-klassningen behöver matchas mot det aktuella materialet och området där maskinen används.

Industridammsugare Delfin ZFR 75 INERT ATEX 20/22 arbetar med en trefas sidokanalfläkt på 3,45 kW och ansluts till 400 V, 50 Hz. Strömförbrukningen är 6,9 A. Drivningen är avsedd för kontinuerlig användning och en säkerhetsventil ingår. Maximalt luftflöde är 318 m³/h, maximalt vakuum 3000 mmH₂O och vakuum vid kontinuerlig drift 2600 mmH₂O. Luftflödet transporterar materialet genom slangen, medan vakuumet skapar tryckskillnaden vid sugpunkten. Slangdimension och arbetsavstånd behöver därför vägas in tillsammans med båda värdena.

Primärfiltret är ett antistatiskt stjärnfilter i polyester, M-Klass, med 30000 cm² filteryta, motsvarande 3 m², och 500 mm diameter. Manuell filterrensning gör det möjligt att avlägsna damm från filtret och motverka att beläggningar begränsar luftflödet. Filterluftbelastningen är 123 m³/m²/h. HEPA-filter ingår som standard och kompletterar primärfiltreringen för fina partiklar. Den stora primärfilterytan bör vägas mot dammbelastningen och hur ofta filtret behöver rengöras.

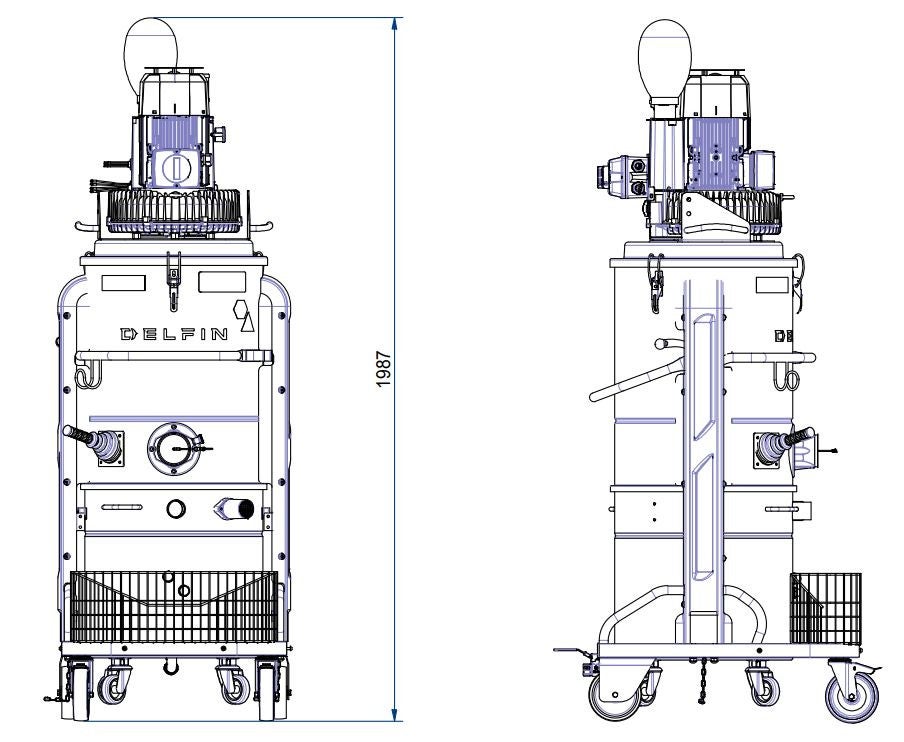

Kapaciteten för inertiseringsvätska är 37 liter och total kapacitet för vätska och uppsuget material är 44 liter. Dessa värden beskriver två olika kapaciteter och ska inte blandas ihop med en vanlig torrbehållares volym. Konstruktionen är i lackerat stål med tillbehörshållare i ABS och inertiseringsbehållare i rostfritt stål. Suganslutningen är 50 mm, vikten 95 kg och måtten 83 × 66 × 190 cm. Jämfört med den vanliga ZFR 75 har INERT-utförandet mindre suganslutning, 50 i stället för 80 mm, och särskild kapacitet för vätska och material i stället för en vanlig 100 liters torrbehållare. Det är inertiseringsbehovet som ska styra valet mellan dessa utföranden.

Typiska användningsområden

• Processnära uppsamling av damm och fasta material i zon 22
• Materialflöden där uppsuget material ska hanteras i inertiseringsvätska
• Kontinuerlig sugdrift med tillgänglig 400 V trefasmatning
• Dammuppsamling där 3 m² stjärnfilteryta och manuell filterrensning behövs

Fördelar

• ATEX-klassad för zon 20 invändigt och zon 22 utvändigt.
• Trefas sidokanalfläkt på 3,45 kW för kontinuerlig drift.
• 318 m³/h maximalt luftflöde och 3000 mmH₂O maximalt vakuum.
• Antistatiskt stjärnfilter i M-Klass med 3 m² filteryta.
• 37 liters vätskekapacitet och 44 liters total kapacitet med uppsuget material.
• HEPA-filter, säkerhetsventil och IP65-skydd.

Standardutrustning

• Antistatiskt stjärnfilter i polyester, M-Klass
• Manuell filterrensning
• HEPA-filter
• Inertiseringsbehållare i rostfritt stål
• Säkerhetsventil
• Tillbehörshållare i ABS

Tekniska specifikationer

• Drift: El / trefas, sidokanalfläkt
• Effekt: 3,45 kW
• Spänning: 400 V
• Frekvens (Hz): 50
• Max. luftflöde: 318 m³/h
• Max. vakuum: 3000 mmH₂O
• Inertiseringsvätska: 37 liter
• Vätska + uppsuget material: 44 liter
• Suganslutning: 50 mm
• Filterklass: Antistatisk M-Klass
• Filterrensning: Manuell
• IP-skyddsklass: IP65
• Ljudnivå: 75 dB(A)
• Vikt: 95 kg
• ATEX-klass: 1/3D, zon 20 invändigt / zon 22 utvändigt
• ATEX-märkning: II 1/3D Ex h tb IIIC T135°C (Int) /T195°C (ext) Da/Dc
