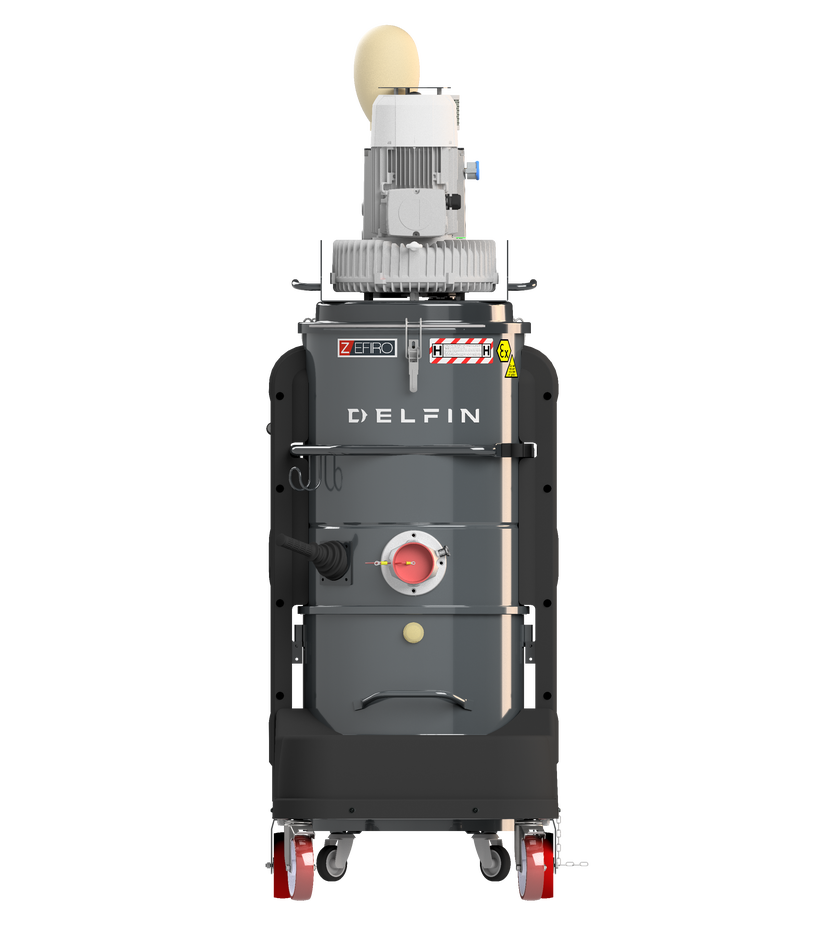

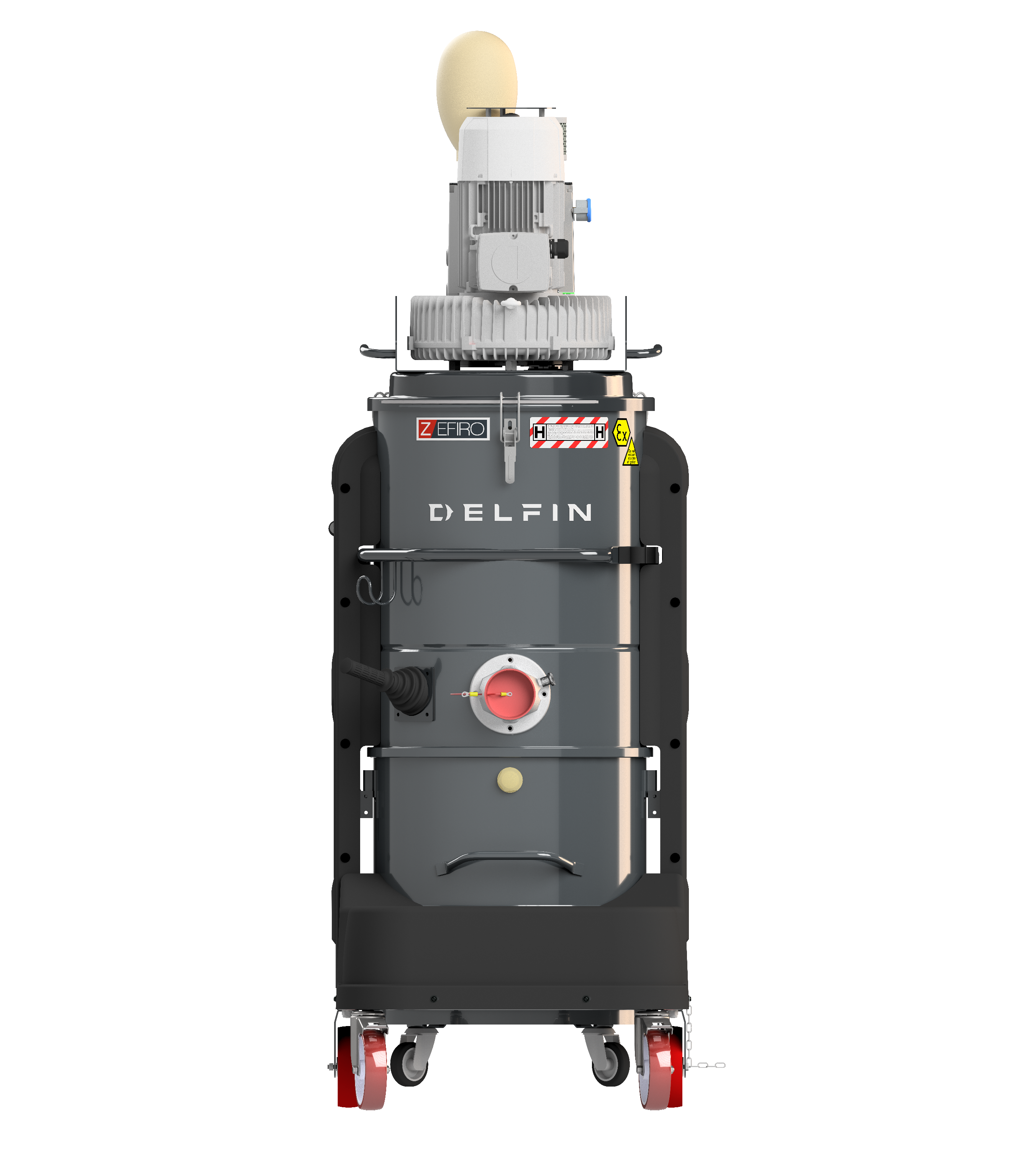

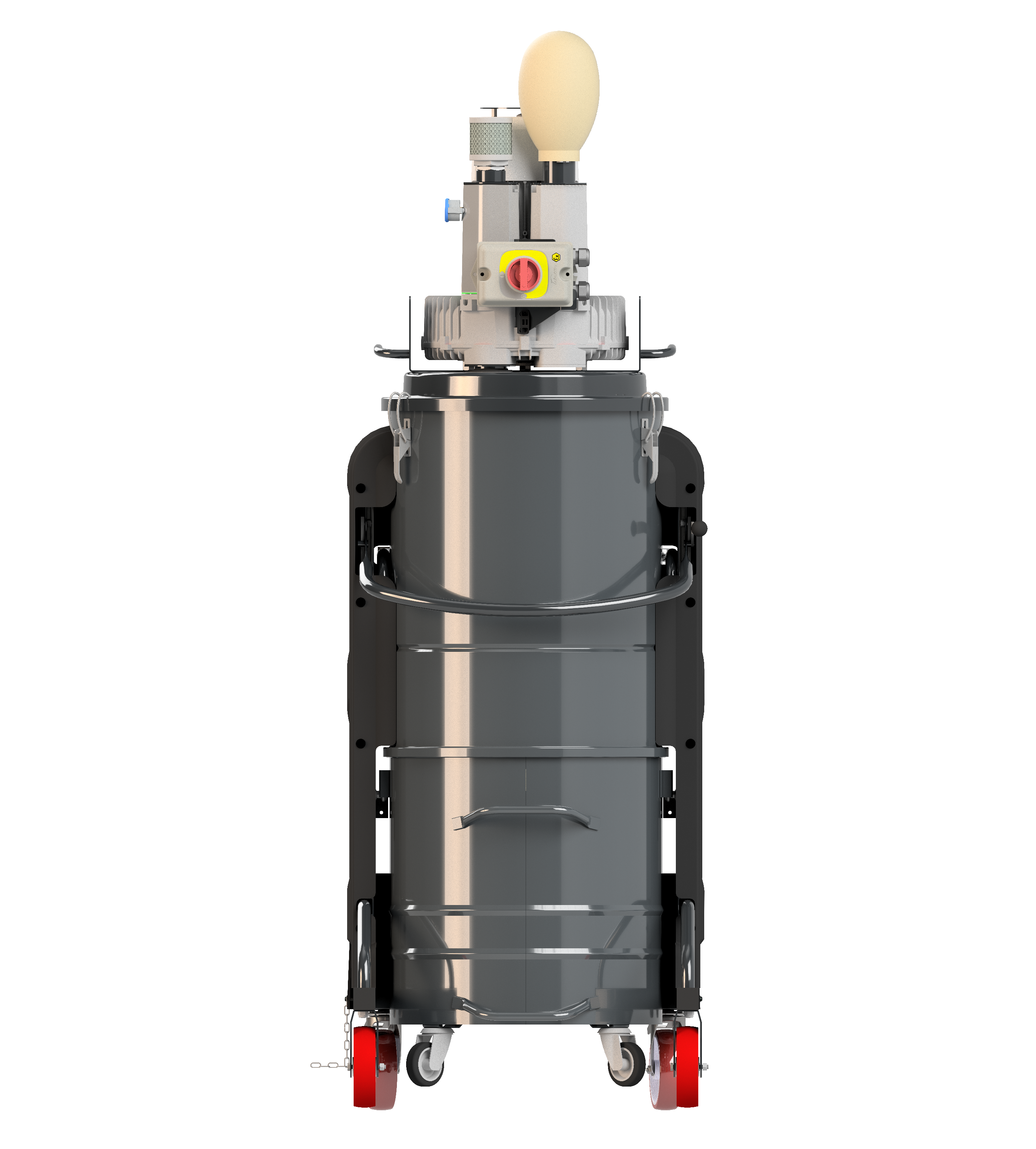

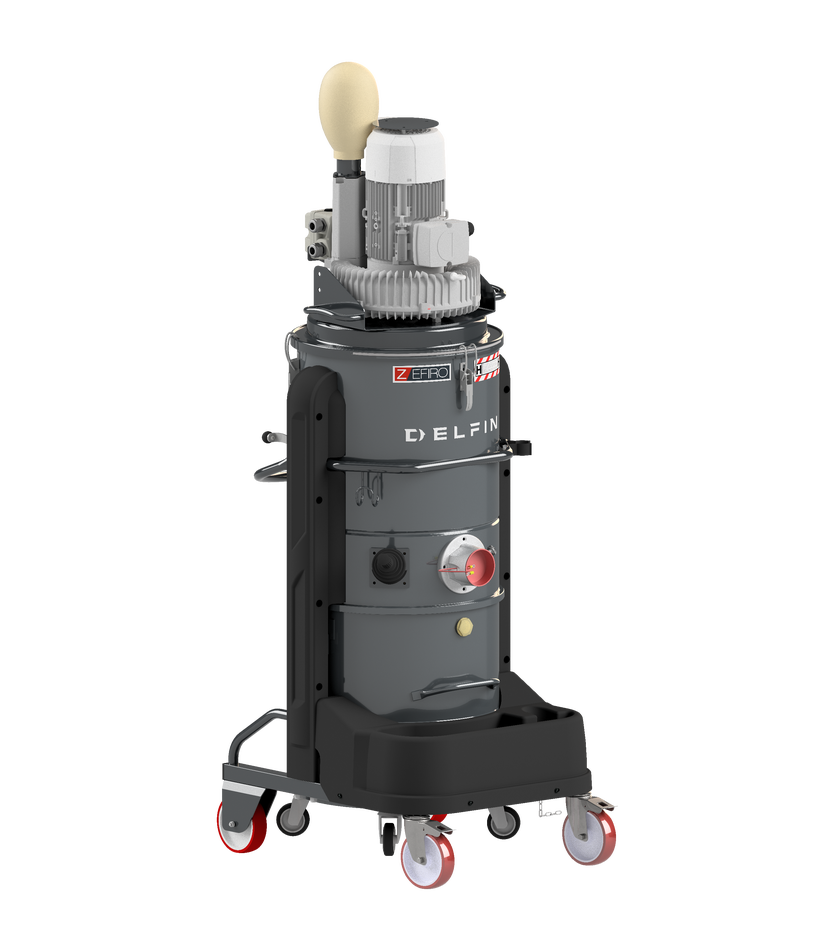

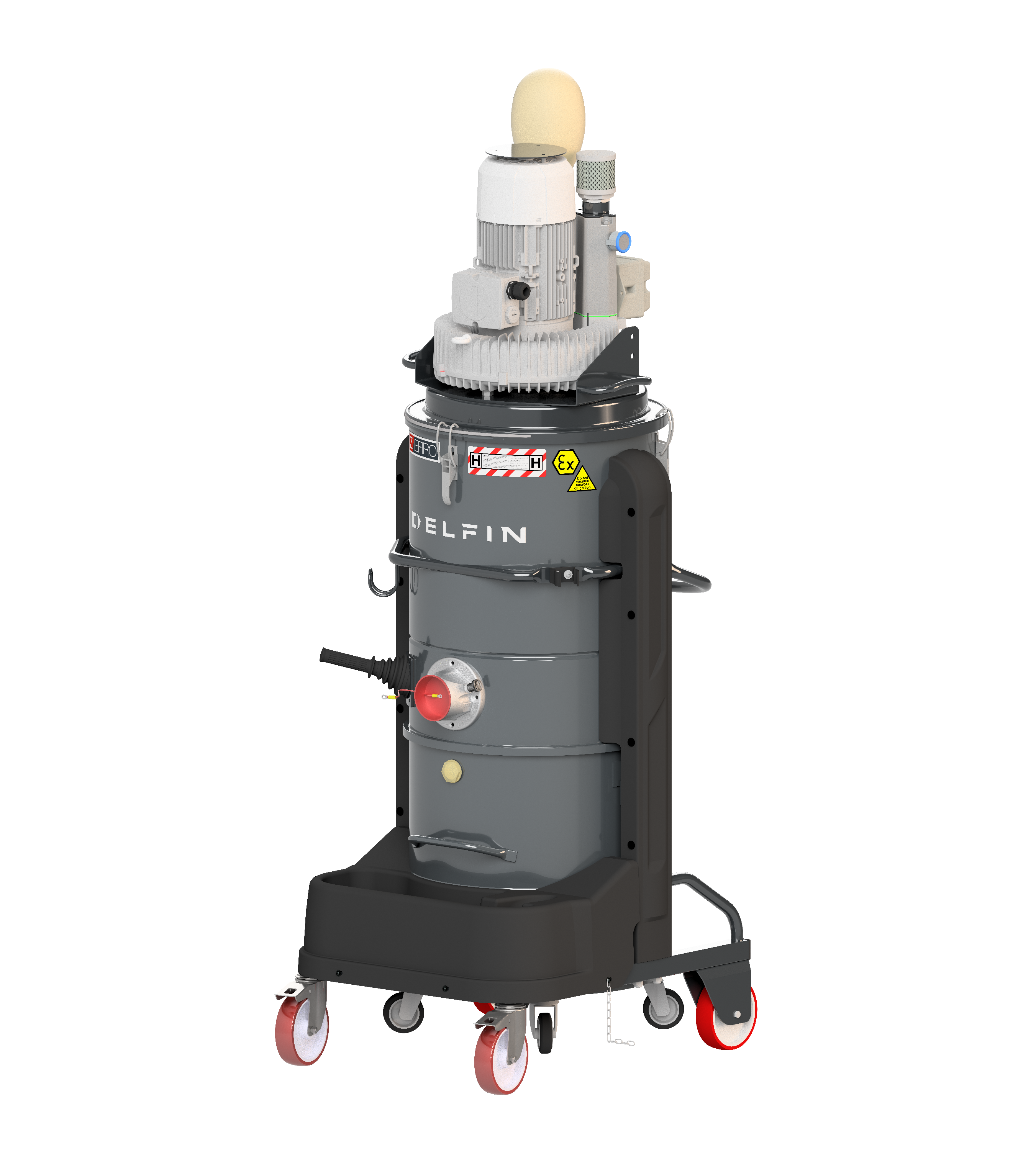

Industridammsugare Delfin ZFR 75 Atex 22 4,6 kW

Art.nr. Z22ZFR75-001

55,600.00 SEK/st
Beställningsvara

Industridammsugare Delfin ZFR 75 Atex 22 4,6 kW är en trefas industridammsugare för damm och fasta material i explosionsfarliga industrimiljöer. Modellen är ATEX-certifierad för zon 20 invändigt och zon 22 utvändigt. Den stora 100 liters behållaren kombineras med 3 m² primärfilteryta och sidokanalfläkt för återkommande uppsamling vid produktionsutrustning. Modellen ska väljas efter materialmängd, tillgänglig trefasmatning och behovet av vakuum vid sugpunkten.

Maskinen är klassad 1/3D med märkningen II 1/3D Ex h tb IIIC T135°C (Int) /T195°C (ext) Da/Dc. Klassningen avser zon 20 inne i maskinen och zon 22 i den omgivande arbetsmiljön. Sidokanalfläkten är Ex tb-certifierad. Det elektriska skyddet är IP65. Den utvändiga zonklassningen ska matchas mot området där maskinen placeras och används.

Industridammsugare Delfin ZFR 75 Atex 22 4,6 kW arbetar med en trefas sidokanalfläkt på 4,6 kW och ansluts till 400 V, 50 Hz. Strömförbrukningen är 8,6 A. Drivningen passar processnära uppsamling och längre arbetsmoment där trefasmatning finns tillgänglig. Maskinen levererar ett maximalt luftflöde på 318 m³/h och ett maximalt vakuum på 3600 mmH₂O. Vakuum vid kontinuerlig drift är 2900 mmH₂O. Luftflödet transporterar materialet genom slangen, medan vakuumet skapar tryckskillnaden vid sugpunkten. Slangdimension, arbetsavstånd och material behöver därför bedömas tillsammans med båda prestandavärdena.

Primärfiltret är ett antistatiskt stjärnfilter i polyester, M-Klass, med 30000 cm² filteryta, motsvarande 3 m², och 500 mm diameter. Manuell filterrensning gör det möjligt att avlägsna damm från primärfiltret och motverka att beläggningar begränsar luftflödet. HEPA-filter ingår som standard och ger ett extra filtreringssteg för fina partiklar. Absolutfiltret har 26000 cm² filteryta. Filterluftbelastningen är 106 m³/m²/h. Filterytan och behovet av filterrensning bör vägas mot hur mycket damm processen genererar.

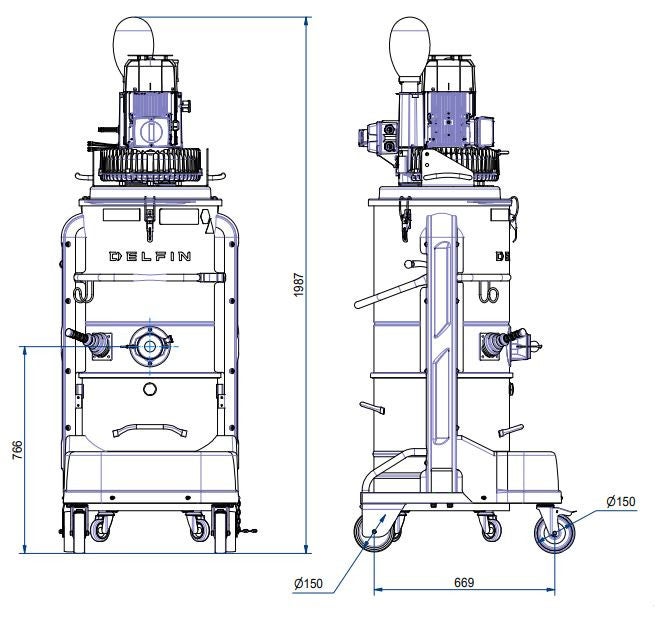

Behållaren rymmer 100 liter och ingår i maskinens konstruktion av lackerat stål. Suganslutningen är 80 mm, maskinen väger 110 kg och måtten är 83 × 66 × 190 cm. Behållarstorleken behöver matchas mot materialmängden och hur ofta maskinen kan tömmas under arbetet. Jämfört med MTL 4534 har modellen samma maximala luftflöde, men större behållare, 100 i stället för 45 liter, och större primärfilteryta, 3 i stället för 2 m². Maximalt vakuum är också högre, 3600 i stället för 3200 mmH₂O. Välj detta utförande när större materialmängder och längre tömningsintervall väger tyngre än lägre vikt och bygghöjd.

Typiska användningsområden

  • Uppsamling av damm och fasta processrester vid produktionsutrustning i zon 22
  • Uppsamling av större materialmängder där 100 liters behållare behövs
  • Processnära sugning med tillgänglig 400 V trefasmatning
  • Dammuppsamling där 3 m² stjärnfilteryta och manuell filterrensning behövs

Fördelar

  • ATEX-certifierad för zon 20 invändigt och zon 22 utvändigt.
  • Trefas sidokanalfläkt på 4,6 kW.
  • Maximalt luftflöde på 318 m³/h och maximalt vakuum på 3600 mmH₂O.
  • Antistatiskt stjärnfilter i M-Klass med 3 m² filteryta och manuell filterrensning.
  • 100 liters behållare.
  • HEPA-filter som standard och IP65-skydd.

Standardutrustning

  • Antistatiskt stjärnfilter i polyester, M-Klass
  • Manuell filterrensning
  • HEPA-filter
  • 100 liters behållare i lackerat stål

Tekniska specifikationer

  • Drift: El / trefas, sidokanalfläkt
  • Effekt: 4,6 kW
  • Spänning: 400 V
  • Frekvens (Hz): 50
  • Max. luftflöde: 318 m³/h
  • Max. vakuum: 3600 mmH₂O
  • Behållarvolym: 100 liter
  • Suganslutning: 80 mm
  • Filterklass: Antistatisk M-Klass
  • Filterrensning: Manuell
  • IP-skyddsklass: IP65
  • Ljudnivå: 76 dB(A)
  • Vikt: 110 kg
  • ATEX-klass: 1/3D, zon 20 invändigt / zon 22 utvändigt
  • ATEX-märkning: II 1/3D Ex h tb IIIC T135°C (Int) /T195°C (ext) Da/Dc
